Чем отличается разрез от сечения?

Система нанесения на план-чертеж разрезов и сечений одинакова, поэтому при работе с чертежом следует быть предельно внимательным. Человек, не сведущий в чертежном деле, вообще может не увидеть никакого различия между этими понятиями, особенно если говорить о наусчно-теоретической стороне вопроса.

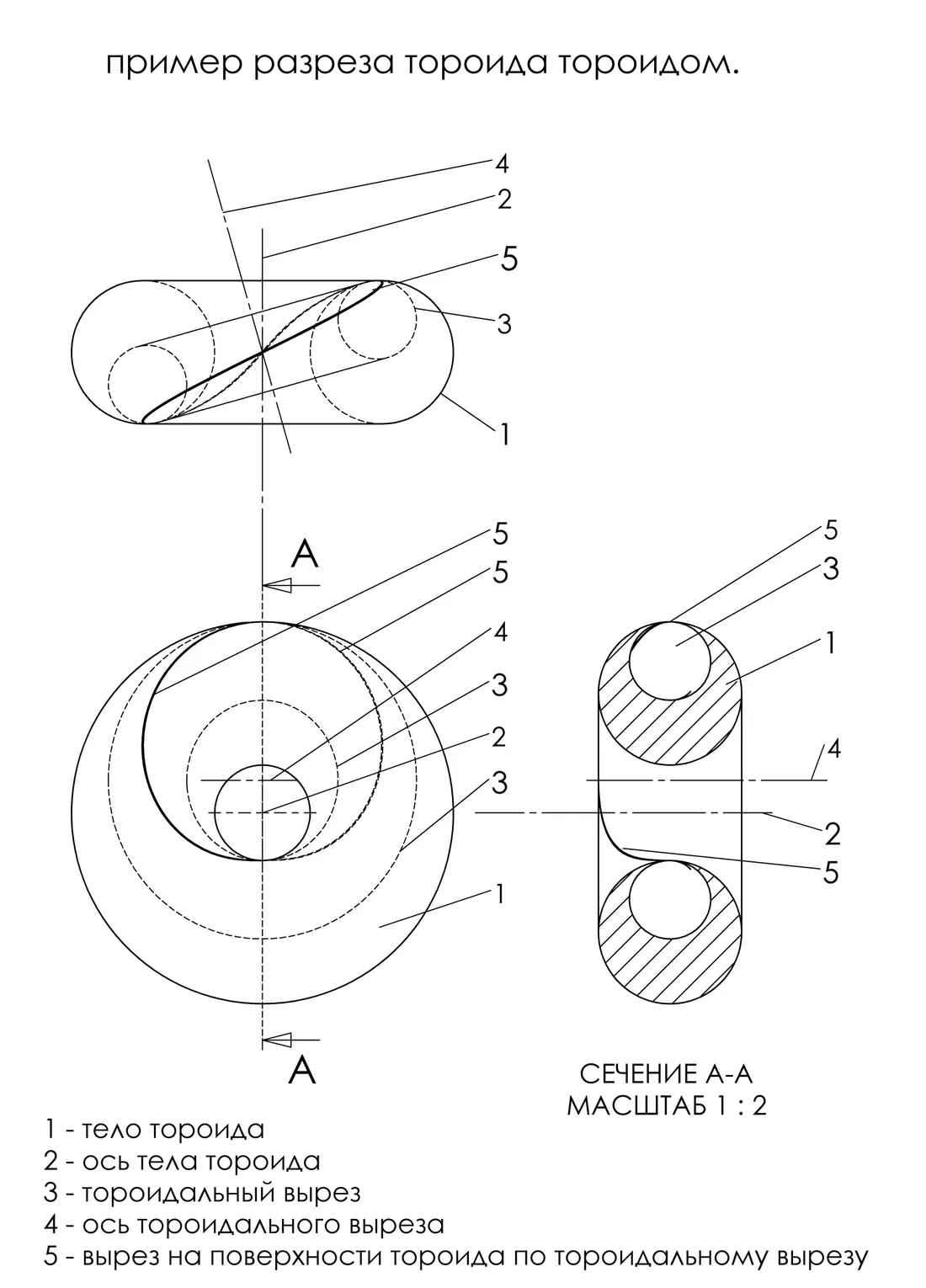

Разрез – это план-схема предмета, мысленно рассеченного ровной режущей плоскостью. Обычный разрез отличается от усложненного тем, что он имеет лишь одну секущую поверхность, в отличие от второго случая.

В чертежной науке существует три типа выполнения данного элемента: фронтальный, горизонтальный и профильный. Каждый из них имеет свою технику выполнения, нанесения на чертеж, которую необходимо неукоснительно выполнять во избежание ошибок.

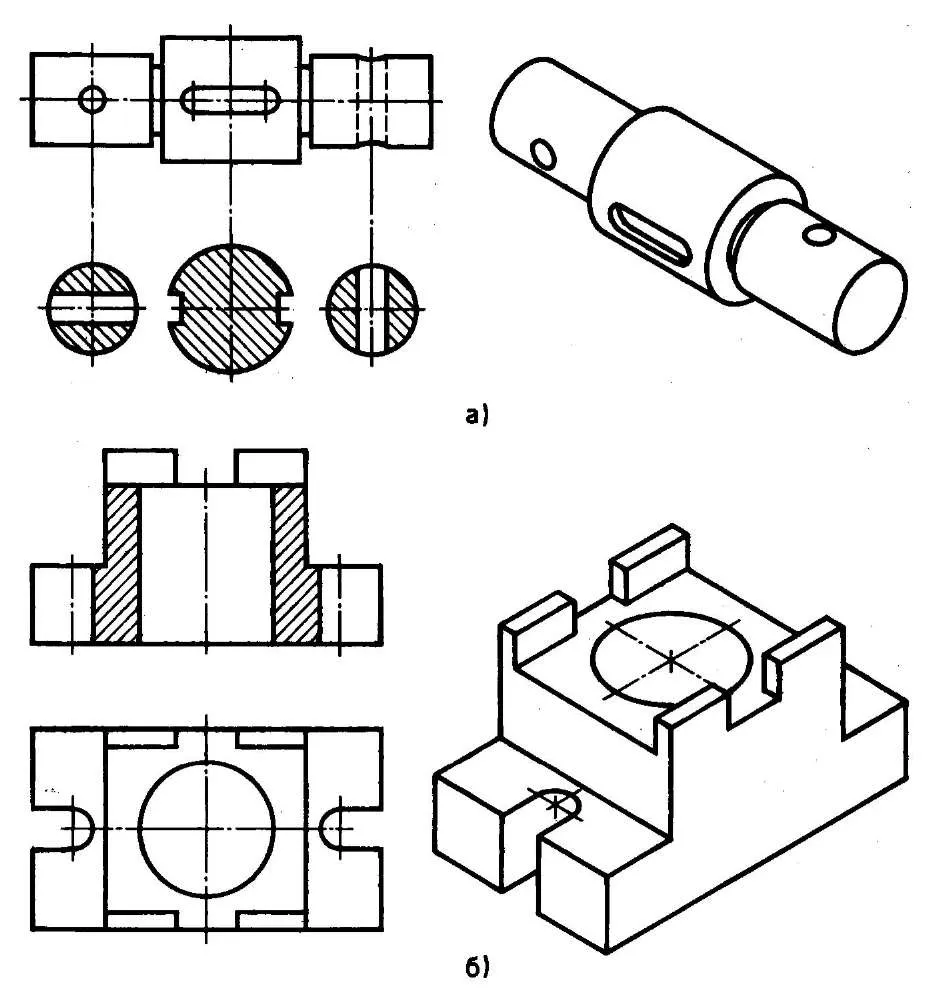

Сечение – это план-схема предмета, отображающая его поперечную форму.

Получить сечение гораздо проще, чем выполнить разрез предмета. Для этого необходимо провести воображаемую режущую поверхность в том месте, которое необходимо представить во внутренней проекции.

Следует отметить, что данный вид работы отображает лишь то, что было получено в секущей плоскости.

Для ясности чертежа секущие линии всегда выполняются при помощи параллельных косых штрихов (обычно используется угол наклона в 45 градусов).

Сечения также имеют свои подвиды. Принято выделять два вида элемента: вынесенные и наложенные. Вынесенное — всегда располагается вне контура предмета, а наложенное – на различных видах чертежа.

Стоит уточнить, что сечение от разреза отличается не только теорией построения, как полагают несведущие люди. Признаков, отличающих один вид чертежной деятельности от другого, гораздо больше:

1. Разрез показывает лишь то, что расположено в секущей плоскости. Сечение же показывает непосредственно внутреннее пространство этой плоскости.
2. Иногда разрез не наносится на чертеж. Это бывает в случае его полного совпадения с плоскостью симметрии предмета.
3. Сечение требует большего внимания от создателя чертежа. Зачастую у предмета бывает несколько секущих линий. В этом случае их необходимо отмечать отдельными буквами.

К сожалению, данное правило не всегда соблюдается, что приводит к неверной трактовке работы.
